Serviço de alta qualidade, melhor, preço razoável.
Detalhes do produto:
Condições de Pagamento e Envio:
|
Aplicação: | Projeto de água | Material: | Qt450 |
---|---|---|---|
cor: | Black | Garantia: | 12 Meses |
Conexão: | Flange | Tipo: | Válvula de comporta |
Escala do DN: | DN25-DN600 | PN: | 10 |
OEM: | Aceitável | ||
Realçar: | fundição de ferro personalizado,Carcaça dútile do ferro |

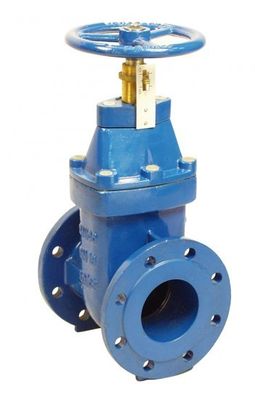

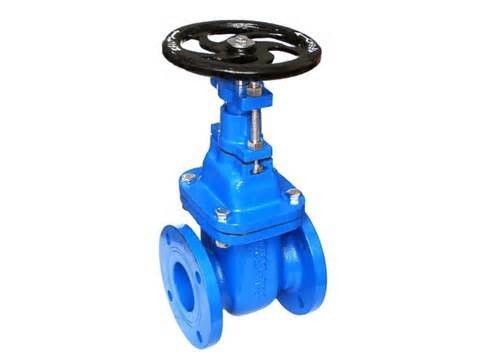

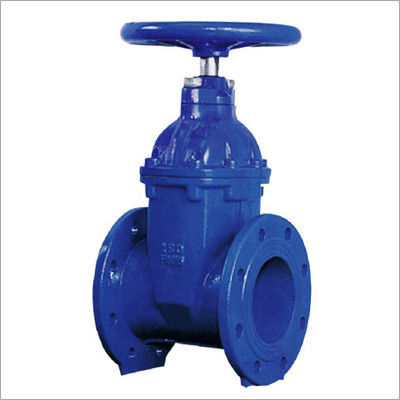

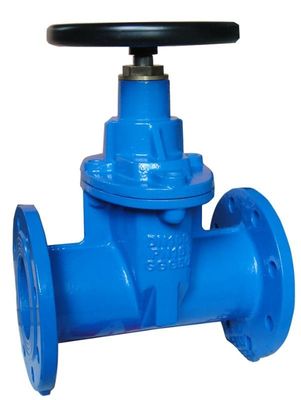

Válvula de porta assentada resiliente
Material: Dútile
Padrão de projeto: BS5163
Perfuração de Flang: Classe 125 do ANSI, classe 150
Breve introdução
A válvula de comporta é tipo de válvula amplamente utilizada do bloco com a grande escala da pressão e da temperatura de funcionamento, usada parando ou conectando o meio dentro do encanamento. A válvula de comporta conclui a válvula de comporta de aumentação da haste e a válvula de comporta deaumentação da haste. As válvulas de comporta são caracterizadas como tendo uma haste de aumentação ou nonrising. A característica distinta de uma válvula de porta é as superfícies de selagem entre a porta e os assentos são planares, assim que as válvulas de porta são usadas frequentemente quando um fluxo em linha reta da limitação fluida e mínima é desejado. As caras da porta podem formar uma forma de cunha ou podem estar paralelas. As válvulas de porta são usadas primeiramente para permitir ou impedir o fluxo dos líquidos, mas as válvulas de porta típicas não devem ser usadas regulando o fluxo, a menos que forem projetadas especificamente para essa finalidade. Devido a sua capacidade para cortar completamente líquidos, as válvulas de porta são usadas frequentemente no sector petroleiro.
Características de produto
O canal dentro da válvula é resistência reta, baixa do fluxo.
Nenhuma matéria aberta ou próxima, disco da válvula move sempre a perpendicular para o sentido de fluxo, fácil comutar.
O levantamento do disco baseado no movimento da haste, curso longo, conseqüentemente, custará muitos tempos comutar, mas evitar a existência do martelo de água.
Ambos os lados do canal são simétricos, meios podem fluir para dois sentidos, fáceis instalar.
Classificação da válvula de comporta
Material: ferro fundido, aço de molde, de aço inoxidável, cobre do molde.
Estrutura da haste de válvula: aumentação ou nonrising
Tipo do selo: selo da rigidez ou selo macio
Conexão: flange, bolacha, linha
Tipo conduzido: punho, pneumático elétrico.
Válvula nonrising de aumentação de válvula de comporta da haste Z41 e de comporta da haste Z45
1. Válvula de comporta de aumentação da haste: a porca da válvula está na tampa ou no suporte, gira a porca para realizar o levantamento da haste de válvula, este tipo da estrutura é não somente lubrificação conducente da haste mas igualmente manda um distinto abrir ou o grau próximo, e tem sido agora amplamente utilizado.
2. Toque da válvula de comporta da haste de Nonrising com meios diretamente, apropriado para a instalação subterrânea ou onde o espaço vertical é limitado. As desvantagens desta estrutura são que a linha estará corroída ou danificada.
O diferente entre a haste de aumentação e a válvula de comporta nonrising da haste
As hastes de aumentação fornecem uma indicação visual da posição da válvula porque a haste é unida à porta tais que a porta e a haste aumentam e abaixam junto enquanto a válvula é operada. As válvulas da haste de Nonrising podem ter um ponteiro rosqueado na extremidade superior da haste para indicar a posição da válvula, desde que a porta viaja para cima ou para baixo a haste nas linhas sem aumentar ou abaixar a haste. As hastes de Nonrising são usadas no subsolo ou onde o espaço vertical é limitado.
Padrão da adopção
Artigo
|
Padrão
|
Aceitação da fabricação do projeto | GB/T12234 |
Comprimento da estrutura da válvula | GB/T12221 |
Conexão da flange de válvula | JB/T79 |
Inspeção da válvula | JB/T9092 |
Parâmetro de desempenho
Nome do artigo
|
Válvula de IronGlobe do molde da flange | |
Conexão
|
Flange | |
Diâmetro nominal
|
DN25-DN600 | |
Pressão nominal
|
PN16/PN25/PN40/PN64 | |
Pressão de teste |
Teste do alojamento: PN×1.5 Teste do selo: PN×1.1 |
|
Tratamento de superfície
|
Corpo de aço inoxidável, outros revestimentos | |
Temperatura aplicável | ≤450°C | |
Meios aplicáveis
|
A água, óleo, gás, cozinha e assim por diante. |
Materiais opcionais para as peças
Nome de peças
|
Materiais opcionais
|
Tampa do corpo
|
CF8/CF8M/CF3M de aço inoxidável, WCB, ferro fundido do aço de molde WCB (QT450) |
Bola
|
CF8 (P) CF8M (R) CF3M (RL), bronze do ferro fundido do aço de molde embutido |
Seat
|
Corpo de válvula, A liga de Stereoplasm, bronzeia embutido |
Eixo
|
3046SS de aço inoxidável, 316SS, 416SS |
Superfície do selo | Corpo de válvula, liga de solda overlay/bronze |
Espaçador da embalagem | Grafite de PTFE/PPL |
Roda de mão | Aço de molde maleável, ferro fundido cinzento |
Prendedor
|
Aço carbono de aço inoxidável |
Notas da instalação
1. A roda de mão, o nível, e o mecanismo da transmissão não podem ser craned ou deixado de funcionar.
2. A comporta dobro do disco deve ser instalada verticalmente
3. Deve abrir a válvula de desvio em primeiro lugar antes que a válvula de comporta aberta, para reduzir a pressão, instale por favor de acordo com instruções se válvula com um mecanismo da transmissão.
4. A válvula deve ser lubrificada não menos uma vez cada mês se a válvula é usada freqüentemente.
5. A válvula de comporta usada como a parada do meio, a perda de pressão alcançará o mais baixo quando opeded inteiramente.
6. A válvula de comporta é apropriada para as condições de trabalho que inteiramente abriram ou se fecharam, nao apropriada para o ajuste ou o estrangulamento.
Instruções da operação
1. Certifique-se que o encanamento e a válvula estiveram limpados antes da operação.
2. Gire a roda de mão no sentido anti-horário, haste da movimentação, disco para abrir, o canal estará inteiramente aberto quando altura de aumentação igual ao diâmetro da válvula, inversamente, a seguir a válvula será fechada quando duramente para girar a roda de mão em no sentido horário.
3. A válvula somente apropriada para meios eliminados, conseqüentemente, situação entreaberta não é permitida.
4. Se há uns escapes perto da tampa ao alimentar após a válvula que corre por um momento, ele poderia prender a porca, o escapamento estará eliminado.
