Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque

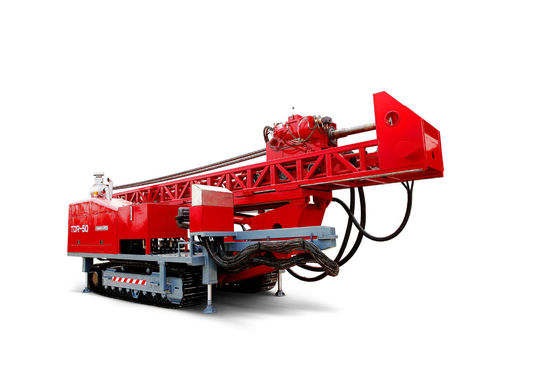

Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig
Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig

Imagem Grande :  Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque

Detalhes do produto:
Lugar de origem: CHINA
Marca: SINOCOREDRILL
Certificação: CE /ISO9001
Número do modelo: HYDX -4
Condições de Pagamento e Envio:
Quantidade de ordem mínima: N / A
Detalhes da embalagem: Empacotado com o recipiente do QG 1*40
Tempo de entrega: Com base na ordem detalhada
Termos de pagamento: T / T, L / C, Western Union
Habilidade da fonte: Com base na ordem detalhada
Descrição de produto detalhada
Descrição: máquina de perfuração hidráulica do núcleo modelo: HYDX -4
Tipo: Tipo tipo tipo da esteira rolante de Plaform do reboque Poder: 145KW
Dimession: 6250*2220*2500mm Peso: 12500kg
Bomba de lama: BW250 Velocidade: 1900rpm
Realçar:

Drill Rigs Core

,

perfuração de núcleo do diamante

Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque





O equipamento de perfuração hidráulico do núcleo HYDX-4 de hidráulico completo e do rotador adotou a tecnologia da fio-linha que retira o núcleo, foi o tipo dominante equipamento para os depósitos minerais contínuos que sondam em condados desenvolvidos no mundo. É igualmente o sentido tornando-se da técnica de perfuração e do equipamento da perfuração em China.



Este tipo de equipamento de broca geological hidráulico podia substituir produtos importados. Poderia ser aplicado à exploração e à sondagem da geologia, da metalurgia, do carvão, do petróleo, do gás natural, da água subterrânea e das outras indústrias.



O equipamento de perfuração hidráulico do núcleo HYDX-4 é equipado com um motor de série que conduz a bomba. A alimentação e o levantamento do rotador são conduzidos na estrutura do cilindro que empurra diretamente, com 11,5 pés) um curso de 3.5m (.



A rotação do eixo é conduzida por um único motor. Tem quatro deslocamentos mecânicos da escala das velocidades, e a velocidade poderia ser ajustada hidraulicamente com mudança das torres. O equipamento de broca geological hidráulico é simples na estrutura.



É claro e fácil para a transferência; o mastro tem as funções do deslizamento e de terra tocante; o eixo levantou e abaixou com cilindro hidráulico; poderia ser dobrado para o transporte e o internamento. O furo do eixo está no grande diâmetro.





Ⅱ. Parâmetros principais


Capacidade hidráulica do tanque da bomba preliminar de capacidade principal de braçadeira do pé da grua do cabo outro



Motor diesel do equipamento de perfuração hidráulico do núcleo HYDX-4 Modelo Cummins 6BTA5.9-C180 (turbocharged e água da carga de refrigeração)
Deslocamento 5.9L (1,56 galões dos E.U.)
Poder 132Kw (180HP)
RPM avaliado (ajuste da fábrica) 2200rpm
Capacidade da perfuração de equipamento de broca geological hidráulico Equipamento de perfuração hidráulico do núcleo do Bq 1000m (3280feet)
Equipamento de perfuração hidráulico do núcleo do NQ 700m (2296 pés)
Equipamento de broca geological do QG 500m (1640 pés)
Equipamento de broca geological hidráulico de PQ 300m (984 pés)
  Motor da rotação Fabricante Motor-variável hidráulico: SAUER-DANFOSS
  RPM Mudança 0-1100 RPM de quatro torres dos deslocamentos
  Relações primeiro 2.652:1 do 4.519:1 4o do 8.171:1 ó do 14.422:1 ò
Equipamento de perfuração hidráulico principal do núcleo HYDX-4 da broca Abridor principal Estilo de gerencio, manual atuado
Mandril hidráulico (PQ) Aberto hidraulicamente, mola do disco que aperta, normalmente tipo fechado capacidade de C de terra arrendada axial de 222 400 N
Equipamento de broca geological hidráulico de Máximo Torque 3700 N·m (2727 lbf·ft)
Guarde o diâmetro 121 milímetros (4,76 polegadas)
Capacidade de Máximo Lifting de eixo kN 150 (33720 lbf)
  Equipamento de perfuração hidráulico do núcleo de Máximo Feeding Poder HYDX-4 kN 60 (13480 lbf)
Do deslocamento variável axial do pistão da bomba hidráulica bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do nivelamento. Com a carga que detecta o sistema. Fabricante: Bomba de DANFOSS primeiro: 148LPM na bomba 31.5MPa ò: 120LPM na bomba 28MPa ó: 50 LPM em 16MPa
Equipamento de perfuração hidráulico do núcleo da capacidade HYDX-4 310 litros (82 galões dos E.U.)
Içando a força (único fio) 57kN (12814 lbf) (cilindro desencapado)
Içando a velocidade (único fio) 38-70m/min (cilindro desencapado)
Equipamento de broca geological hidráulico da grua Diâmetro de fio de aço 18 milímetros (0,71 polegadas)
Comprimento do fio de aço 50 m (164 pés)
Içando a força (único fio) 1200 quilogramas (2646 libras) (cilindro desencapado)
Içando a velocidade (único fio) 60-90m/min (cilindro desencapado)
Diâmetro de fio de aço 5,3 milímetros (0,2 polegadas)
  Comprimento do fio de aço 1000 m (3280 pés)
Altura do mastro 9,6 m (31,49 pés)
Mastro que ajusta o ângulo 0°-90°
Ângulo da perfuração 45º fora de horizontal a 90ºvertical para baixo
Tração da alimentação 15000kg (33075 libras)
Mastro Pressão da alimentação 6000kg (13230 libras)
Tração de Rod 3m ou 6m (9.84feet ou 19.68feet)
Curso de alimentação 3500 milímetros (137,80 polegadas)
Curso do resvalamento 600 milímetros (23,62 polegadas)
Tipo Reciprocando o atuador Triplex da bomba
Bomba de lama Modelo BW160/10
Curso 70mm (2,76 polegadas)
Pressão da descarga 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 libras por polegada quadrada)
Apertando o espaço 55.5-110 milímetros (2.19-4.33 polegadas) através do furo Ф154mm (6,06 polegadas)
Peso (tipo da plataforma) 9300 quilogramas (20506 libras)
Outro Dimensões (L×W×H) 5100×2200×2650mm (polegada 200×86.6×104.3)
Maneira do transporte Esteira rolante


Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque 0



Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque 1





Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque 2Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque 3Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque 4Tipo hidráulico tipo tipo da esteira rolante da máquina de perfuração do núcleo de HYDX -4 de Plaform do reboque 5
