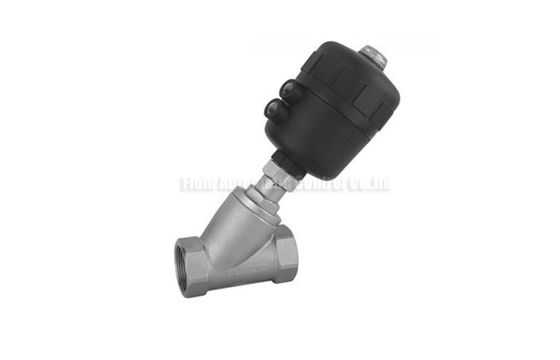

Corpo de aço inoxidável da válvula de pistão DN10~DN50 de Seat do ângulo com atuador plástico
As séries de PVA dobram a válvula de pistão do assento com DN10~DN50 ativo ativo da posição plástica do atuador dois o único ou dobro em dois sentidos para líquidos e os gás com piloto-operado externo e o atuador 360°turnable
Detalhe rápido:
* Equivalente do burkert da válvula de pistão do assento do ângulo da série de PVA
* Dois posição em dois sentidos, externo piloto-operado
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Corpo 304 de aço inoxidável materiais ou 316 de aço inoxidável
* Plástico material de Engneering do atuador
* Fácil para montar, atuador pode ser 360°turnable
* Rio abaixo instalando e rio acima instalando ambos disponíveis
* Rápido responde, o consumo de baixo nível de ruído, baixo
* Projeto estável, externo piloto-operado para a vida serive longa e nenhuma necessidade para a manutenção
Aplicações:
As séries do PAV dobram piloto-operado externo da válvula de pistão do assento, com tipo fluxo grande do projeto e vida útil longa do ângulo da forma de Y.
A válvula do assento do ângulo da série do PAV usou-se amplamente utilizado para controlar o caudal médio do trabalho, pode ser aplica-se ao ambiente de alta temperatura e forte da corrosão.
Válvula da série do PAV amplamente utilizada na protecção ambiental, na matéria têxtil, no equipamento médico, no alimento etc. industrial
Especificações:
|
CÓDIGO PEDINDO
|
|
PVA
|
15
|
1
|
S
|
|
Tipo
|
DN e tamanho do porto
|
Código do material do corpo
|
Teste padrão e montagem do movimento
|
|
PVA: Válvula de pistão do assento do ângulo da série de PVA com o atuador do plástico da engenharia
|
10: G3/8”
|
1: Bronze
|
S: Única actuação
|
|
15: G1/2”
|
|
20: G3/4”
|
|
25: G1”
|
2: 304 de aço inoxidável
|
D: Actuação dobro
|
|
32: G1-1/4”
|
|
40: G1-1/2”
|
3: 316L de aço inoxidável
|
F: Montagem da flange
|
ESPECIFICAÇÃO
|
Material do corpo: S.S316/S.S304/Brass
Material de Aclualor: plástico da engenharia
Selo do disco: PTFE/FPM
Selo da haste: PTFE/FPM
Selo do pistão: FPM/NBR
Parâmetro técnico
Tamanho da conexão: DN10-DN50
Linha: 3/8" - 2"
Meio aplicável: água, gás neutro ou líquido, allohol, óleo, orgânico.
|
Temperatura do meio:
PTFE: -10℃- +180℃
FPM: -10℃- +100℃
Viscidity: max600 milímetro2/s
Rio abaixo instalação/que instala rio acima
Meio de Conttoling: ar/gás neutro
Pressão de Conttoling: 0.3-O.8MPa
Pressão de funcionamento: 0-1.6MPa
|
|
DN
|
G
|
L
|
L1
|
Interruptor
|
H
|
D
|
Atuador
|
|
10
|
3/8"
|
55
|
17
|
21
|
170
|
54
|
50
|
|
15
|
1/2”
|
70
|
21
|
26,5
|
185
|
63
|
50
|
|
20
|
3/4"
|
76
|
23
|
32
|
190
|
63
|
50
|
|
25
|
1"
|
90
|
25
|
40
|
200
|
63
|
50
|
|
32
|
1-1/4”
|
116
|
32
|
50
|
240
|
81
|
63
|
|
40
|
1-1/2”
|
116
|
32
|
55,5
|
280
|
96
|
80
|
|
50
|
2"
|
138
|
40
|
68,5
|
295
|
96
|
80
|
|
corpo 1,1
|
conector de 3,1 parafusos
|
5,5 travam o nul
|
|
cilindro 1,2
|
3,2 V que seeling
|
pistão 5,6
|
|
o cilindro 1,3 cobiça
|
anel de 3,3 selos
|
anel de 5,7 selos
|
|
janela de observação 1,4
|
gaxeta 3,4
|
gaxeta 5,8
|
|
parafuso 2,1
|
mola 3,5
|
porca de hexágono 5,9
|
|
selo da placa de orifício 2,2
|
nul 4,1 connecling
|
mola 5,10
|
|
disco de 2,3 selos
|
anel de 4,2 selos
|
indicador de posição 5,11
|
|
disco 2A
|
contraporca 4,3
|
|
|
haste 2,5
|
mola de lâmina 4,4
|
|
