A integral de A105 800lbs flangeou válvula de porta de aço forjada para a alta temperatura industrial
Breve introdução:
A integral flangeou válvulas está disponível em três projetos da capota.
O primeiro projeto é a capota aparafusada, com junção malefemale, gaxeta esbaforido espiral, feita dentro
A gaxeta da junção de F304L/graphite.Ring está igualmente disponível a pedido.
O segundo projeto é a capota soldada, com uma junção soldada rosqueado e do selo. A pedido a
a junção soldada da força completa da extração da pena está disponível.
O terceiro projeto é a capota do selo de pressão, com uma junção rosqueado e de pressão do selo. A integral flangeou
as válvulas da extremidade estão disponíveis na porta, no globo, no pistão, na verificação, e nas configurações de projeto da verificação de balanço.
Especificação técnica
* As válvulas integrais da flange conformam-se a API 602, e a ANSI B16.34.
* Cada um é testado de acordo com API 598, e a marcação é por MSS SP-25.
* Porto completo e porto convencional
* ANSI de concessão frente a frente B16.10 de t
* Flanges de acordo com ANSI B16.5
* Capota do selo de pressão
* Parafuso e garfo exteriores (ósmio & Y)
* Glândula de embalagem dealinhamento de duas partes
* Assento traseiro integral
* Flanges integrais do corpo
* Fins soldados extremidade a ASME B16.25
* Tipo da junção do anel da gaxeta da capota de RTJ
* Capota aparafusada com a capota esbaforido espiral da gaxeta, rosqueado e selo soldada ou rosqueados e pressão
capota do selo
Especificação material padrão
|
NÃO.
|
Nome de parte
|
CS a ASTM
|
A respeito de ASTM
|
SS a ASTM
|
|
Datilografe A105
|
Datilografe F22
|
Datilografe F304 (L)
|
Datilografe F316 (L)
|
|
1
|
Corpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Anel da haste
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Cunha
|
A276 410 & 430
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Haste
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
5
|
Gaxeta
|
Grafite ondulada de SS+
|
SS+PTFE
|
|
6
|
Capota
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (l)
|
|
7
|
Parafuso da capota
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
Pin
|
A276 420
|
A276 304
|
|
9
|
Glândula
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
10
|
Parafuso tensor da glândula
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
Flange da glândula
|
A105
|
A182 F11
|
A182 F304 (L)
|
A182 F316 (L)
|
|
12
|
Porca de glândula
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
Porca do garfo
|
A276 410
|
|
14
|
Porca de H.W.Lock
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
Placa de identificação
|
SS
|
|
16
|
Roda de mão
|
A197
|
|
17
|
Gaxeta lubrificada
|
A473 431
|
|
18
|
Embalagem da haste
|
Grafite flexível
|
PTFE
|
|
Meio apropriado
|
Água, óleo, gás etc.,
|
Água, óleo, gás etc.,
|
HNO3, CH3OOH etc.
|
|
Temperatura apropriada
|
-29℃~425℃
|
-29℃~550℃
|
-29℃~180℃
|

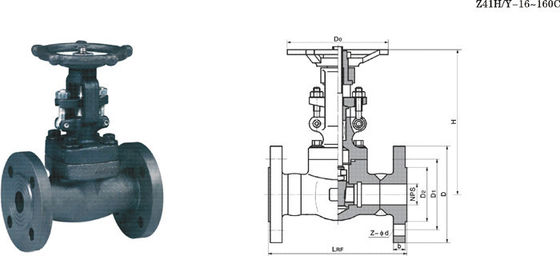

Dimensão (milímetro) e peso (quilogramas)
|
NPS
|
1/2”
|
3/4"
|
1"
|
11/4”
|
11/2”
|
2"
|
|
L (RF)
L1 (BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
140
|
152
|
165
|
178
|
190
|
216
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb~300Lb
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600Lb
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Peso
|
150Lb
|
RF
|
4,5
|
5,2
|
8,2
|
11,5
|
12,5
|
20,3
|
|
BW
|
2,8
|
3,3
|
5,4
|
7,1
|
8,2
|
12,5
|
|
300Lb
|
RF
|
4,8
|
6,2
|
9,3
|
14
|
15,5
|
23,4
|
|
BW
|
3,5
|
4,4
|
6,8
|
8,1
|
9,2
|
15,4
|
|
600Lb
|
RF
|
5,9
|
7,4
|
10,4
|
16,2
|
17,5
|
28,3
|
|
BW
|
4,5
|
5,1
|
8,2
|
10,5
|
12,4
|
20,1
|
Válvula de porta flangeada 900Lb~1500Lb da extremidade
|
NPS
|
1/2”
|
3/4"
|
1"
|
11/2”
|
11/4”
|
2"
|
|
L (RTJ)
|
900Lb~1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1 (BW)
|
900Lb~1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H (ABRA)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
Peso
|
RTJ
|
7,2
|
11,5
|
15,6
|
16,2
|
22,6
|
32,8
|
|
BW
|
5,2
|
9,3
|
12,4
|
13,8
|
18,9
|
27,5
|
Válvula de porta flangeada 900Lb~2500Lb do Pressão-selo da extremidade
|
NPS
|
1/2”
|
3/4"
|
1"
|
11/4”
|
11/2”
|
2"
|
|
L (RTJ)
|
900Lb~1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H (ABRA)
|
900Lb~1500Lb
|
216
|
250
|
270
|
320
|
250
|
445
|
|
2500Lb
|
321
|
321
|
321
|
373
|
406
|
495
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
Peso
|
900Lb~1500Lb
|
19,6
|
21,5
|
25,7
|
37,8
|
48,5
|
99,8
|
|
2500Lb
|
21,5
|
24,7
|
30,4
|
48,1
|
58,1
|
130,0
|
