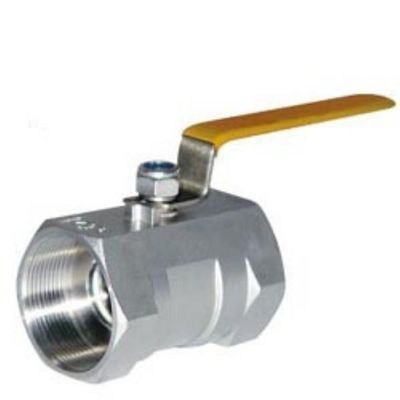

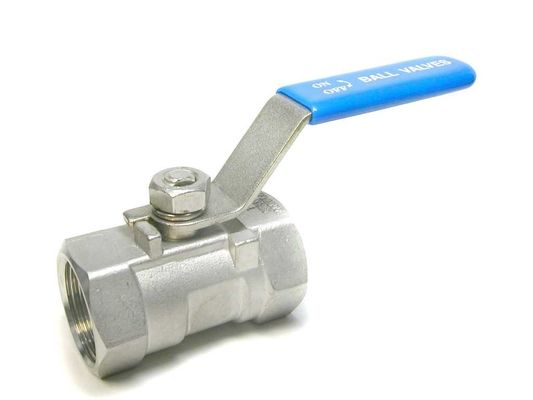

Extremidade de linha da válvula de bola da flutuação de aço inoxidável de CF8/CF8M/CF3M /SUS304 /SS316 1-PC
Breve introdução:
A válvula de bola é projetada e concessão fabricada bem a API 6D. Bola de flutuação quando calibre pequeno, e bola fixa quando grande calibre. Tem a estrutura de protecção contra incêndios e o dispositivo antiestático. Amplamente utilizado para o petróleo, química, indústrias do tratamento da água.
Parte & material principais
|
Nome de parte
|
Material
|
|
corpo
|
WCB, ZG1Cr18Ni9Ti, CF8
|
|
bola
|
1Cr18Ni9Ti 304.316
|
|
haste
|
1Cr18Ni9Ti 304.316
|
|
anel do selo
|
Polytetrafluoroethlene (PTFE)
|
|
embalagem
|
Polytetrafluoroethlene (PTFE)
|
|
DN
|
G
|
B
|
L
|
E
|
H
|
A
|
|
6
|
1/4"
|
5
|
40
|
13
|
28
|
65
|
|
10
|
3/8"
|
8
|
45
|
13
|
30
|
65
|
|
15
|
1/2”
|
9,5
|
56
|
16
|
34
|
85
|
|
20
|
3/4"
|
12,5
|
60
|
18
|
40
|
95
|
|
25
|
1"
|
16
|
71
|
20
|
52
|
110
|
|
32
|
1-1/4”
|
20
|
78
|
21,5
|
62
|
140
|
|
40
|
1-1/2”
|
25
|
96
|
23
|
68
|
140
|
|
50
|
2"
|
32
|
101
|
24,5
|
75
|
155
|
|
65
|
2-1/2”
|
40
|
120
|
25
|
82
|
180
|
Especificação técnica
|
Pressão nominal (Mpa)
|
PN
|
2,5, 4,0, 6,4
|
|
Pressão de teste da força (Mpa)
|
Pinta
|
3,8, 6,0, 9,6
|
|
Teste do selo de baixa pressão (Mpa)
|
|
0,6
|
|
Teste de alta pressão do selo (Mpa)
|
|
3,0, 4,8, 7,6
|
|
Meio aplicável
|
água, óleo, gás, ácido nítrico, ácido acético
|
|
Temperatura aplicável
|
-40~180℃
|
Característica:
- Estrutura antiexplosiva da haste de válvula
Quando médio passe através da válvula, a pressão no corpo de válvula pode possivelmente
empurre a haste para fora, ou quando a válvula está no reparo, se lá é pressão no meio
a cavidade, a haste ou o meio parecem voar facilmente para fora em cima de desmontar a válvula,
qual pode causar fere aos seres humanos,
Para impedir as possibilidades, um clube do manequim está embalando e o rolamento de pressão é queimado
ou a embalagem é danificado devido a outras causas, a pressão do meio no corpo de válvula
fará o clube do manequim da haste de válvula no contato próximo com a cara superior do selo de
corpo de válvula.
Assim para impedir o meio que escapa para fora da posição da embalagem de dano.
- Estrutura segura do selo
O assento é feito de PTFE. Porque a área de contato entre o assento e a bola vai faz4e-lo
torna-se mais alto com aumentação da pressão da cavidade média,
A válvula de bola pequena da resistência tem a resistência a menor de toda a válvula, no caso
do furo reduzido, a resistência é pouco ainda.
- Interruptor alerta
Os circumrotates da válvula de bola em 90°, ele trabalho rapidamente a abrir ou fechar-se.
Especificações:
Especificação técnica
- Diâmetro nominal: 1/2” - 25"
- Temperatura aplicável: -29℃~425℃ (aço) -40℃~550℃ (de aço inoxidável)
- Pressão nominal: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K
- Meio aplicável: água, gás, óleo, e o outro meio da causticidade.
Aplicações padrão
- Padrão da fabricação: API 608/DIN/BS/JIS
- Dimensão frente a frente: ANSI B 16,10, API 6D/DIN/BS/JIS
- Dimensão da flange: ANSI B 16,5 MSS-SP-44/DIN/BS/JIS
- Teste: API 598 API 6D/DIN/BS/JIS
Descrição:
Breve introdução:
A válvula de bola é projetada e concessão fabricada bem a API 608. Bola de flutuação quando calibre pequeno,
e bola fixa quando grande calibre.
Tem a estrutura de protecção contra incêndios e o dispositivo antiestático. Amplamente utilizado para o petróleo, química, água
indústrias do tratamento.
Características:
- Estrutura antiexplosiva da haste de válvula
Quando médio passe através da válvula, a pressão no corpo de válvula pode possivelmente empurrar a haste para fora, ou
quando a válvula está no reparo, se há uma pressão na cavidade média, a haste ou o meio parecem a facilmente
voe para fora em cima de desmontar a válvula, que pode causar fere aos seres humanos, para impedir
as possibilidades, um clube do manequim estão embalando e o rolamento de pressão é queimado ou a embalagem é danificado devido a outro
as causas, a pressão do meio no corpo de válvula farão o clube do manequim da haste de válvula no contato próximo
com a cara superior do selo do corpo de válvula. Assim para impedir o meio que escapa para fora da embalagem de dano
posição.
- Estrutura segura do selo
O assento é feito de PTFE. Porque a área de contato entre o assento e a vontade da bola se torna mais alta
com aumentação da pressão da cavidade média, a válvula de bola pequena da resistência tem a resistência a menor de tudo
a válvula, no caso do furo reduzido, a resistência é pouco ainda.
- Interruptor alerta
Os circumrotates da válvula de bola em 90°, ele trabalho rapidamente a abrir ou fechar-se.
|
Pressão de teste
|
Teste o artigo
|
Shell testa
|
Teste do selo
|
Teste traseiro do selo
|
Teste do selo de ar
|
|
Meio
|
Água
|
Ar
|
|
Unidade
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
Pressão (classe)
|
150
|
3,1
|
450
|
2,2
|
315
|
2,2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7,8
|
1125
|
5,6
|
815
|
5,6
|
815
|
|
400
|
10,3
|
1500
|
7,6
|
1100
|
7,6
|
1100
|
|
600
|
15,3
|
2225
|
11,2
|
1630
|
11,2
|
1630
|
|
900
|
23,1
|
3350
|
16,8
|
2440
|
16,8
|
2440
|
Dimensões da conexão principal
|
Tipo
|
Tamanho (milímetros)
|
Dimensão (milímetro)
|
|
polegada
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
″ de 1/2
|
15
|
108
|
89
|
60,5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4 de ″
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1 ″
|
25
|
127
|
108
|
79,5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4 ″
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2 ″
|
40
|
165
|
127
|
98,5
|
73,2
|
15
|
4-Φ15
|
107
|
230
|
|
2 ″
|
50
|
178
|
152
|
120,7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2 de ″
|
65
|
190
|
177,8
|
139,7
|
104,7
|
18
|
4-Φ19
|
145
|
280
|
|
3 ″
|
80
|
203
|
190,5
|
152,4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4 ″
|
100
|
229
|
229
|
190,5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5 ″
|
125
|
356
|
254
|
216
|
185,7
|
26
|
8-Φ22
|
230
|
600
|
|
6 ″
|
150
|
394
|
279
|
241,3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8 ″
|
200
|
457
|
343
|
298,5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10 ″
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
|
Tipo
|
Tamanho (milímetros)
|
Dimensão (milímetro)
|
|
|
polegada
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
″ de 1/2
|
15
|
140
|
95
|
66,5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
|
3/4 de ″
|
20
|
152
|
117
|
82,5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1 ″
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4 ″
|
32
|
178
|
133
|
98,5
|
64
|
19,5
|
4-Φ19
|
95
|
180
|
|
|
11/2 ″
|
40
|
190
|
156
|
114,3
|
73,2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2 ″
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2 de ″
|
65
|
241
|
190,5
|
149,4
|
104,7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3 ″
|
80
|
283
|
210
|
168,5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4 ″
|
100
|
305
|
254
|
200,2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5 ″
|
125
|
381
|
279
|
235
|
185,7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6 ″
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8 ″
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10 ″
|
250
|
568
|
445
|
387,5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
Tipo
|
Tamanho (milímetros)
|
Dimensão (milímetro)
|
|
|
polegada
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
″ de 1/2
|
15
|
165
|
95
|
66,5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
|
3/4 de ″
|
20
|
190
|
118
|
82,5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1 ″
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2 ″
|
40
|
241
|
156
|
114,3
|
73,2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2 ″
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3 ″
|
80
|
356
|
210
|
168,2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4 ″
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6 ″
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8 ″
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10 ″
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
